插件工字電感在應用中有哪些獨特優勢？這幾年為何發展趨勢這么好呢?

一、插件工字電感具有哪些優勢特征？

  小型固定電感線圈通常是用漆包線在磁心上直接繞制而成，主要用在濾波、陷波、振蕩、延遲等電路中，它有密封式和非密封式兩種封裝形式，兩種形式又都有立式和臥式兩種外形結構。

  1．立式密封固定電感器立式密封固定電感器采用同向型引腳，國產有LG和LG2等系列電感器，其電感量范圍為0.1~2200μH（直標在外殼上），額定工作電流為0.05~1.6A，誤差范圍為±5%~±10%。進口有TDK系列色碼電感器，其電感量用色點標在電感器表面。

  2．臥式密封固定電感臥式密封固定電感器采用軸向型引腳，國產有LG1、LGA、LGX等系列。

  LG1系列電感器的電感量范圍為0.1~22000μH（直標在外殼上），額定工作電流為0.05~1.6A，誤差范圍為±5%~±10%。

  LGA系列電感器采用超小型結構，外形與1/2W色環電阻器相似，其電感量范圍為0.22~100μH（用色環標在外殼上），額定電流為0.09~0.4A。

  LGX系列色碼電感器也為小型封裝結構，其電感量范圍為0.1~10000μH，額客電流分為50mA、150mA、300mA和1.6A四種規格。

二、插件工字電感的工作原理是什么?

  工字電感是利用電磁感應的原理進行工作的， 主要應用：開關電源抑噪濾波器；電源線和信號線靜電噪音濾波器；變換器和超聲設備等輻射干擾抑制器。磁芯電感的功率耗損：在交換周期中，因磁芯功率電感磁性能量變化所造成的能源耗損，為導通時間以磁能方式存入磁芯、以及在關閉時由磁芯所提取磁能量間的差異。

三、插件工字電感的種類類型？
  工字電感目前有三種：軸向插件工字電感、常用工字電感、貼片型工字電感

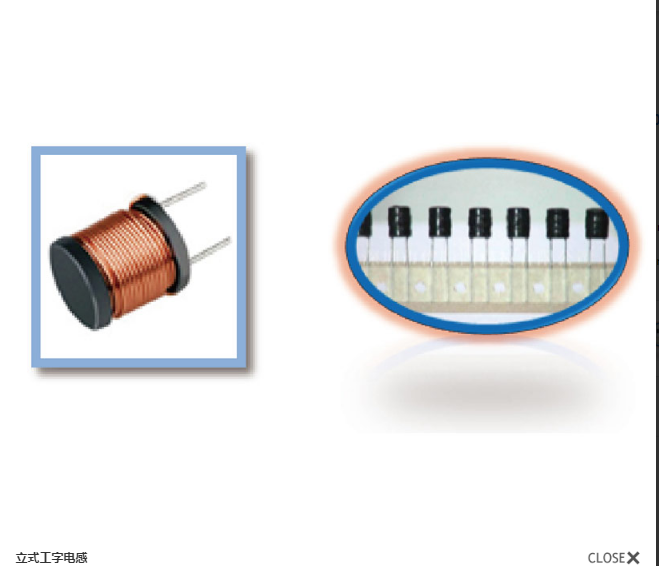

  常用工字電感（PK型電感）：被視為軸向電感的立式版，應用方便與軸向電感類似，但是常用工字電感可以擁有更大的體積的電感類型，電流自然也能得到一定的應用提升；

  軸向型電感（VC型電感）主要用于EMI的抑制上，該電感可以有較大的體積可以承受較大之電流；

  貼片功率型電感（CD型電感）：這種電感也來源于工字電感，安裝類型為貼片安裝，在貼片電感類型中，該電感具有較高的飽和能力，且結構簡單，也是所有貼片系列中成本低之電感。
