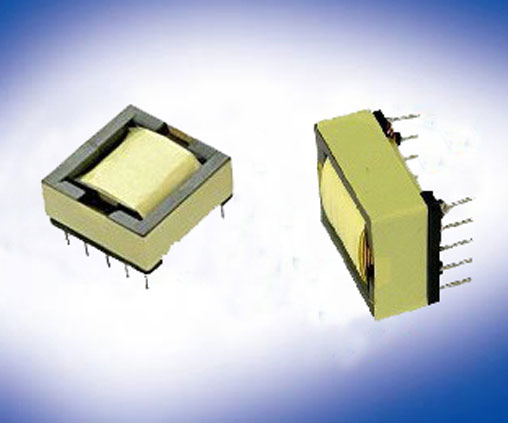

EFD，EPC類
常用來制作對高度有限制的產品，適合做中小 功率類；
特點：采用扁形的鐵氧體磁芯，能同時滿足電源變壓器對高功率、超薄型體積和溫升方面的要求，具有高磁導率，高磁飽和密度，低磁芯損耗的特點。
應用：廣泛應用于超薄型開關電源、電子電路、充電器等。

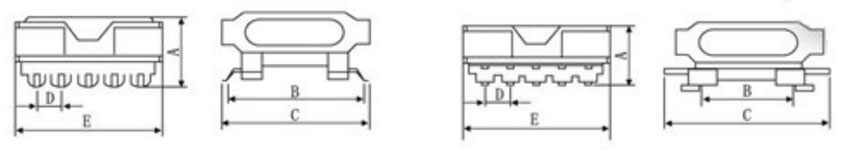

技術參數：
型號 | 針數 | 尺寸 | ||||
A | B | C | D | E | ||
EFD-12 | 8 | 6 | 17 | 20 | 3.0 | 13.5 |
EFD-15 | 10 | 7.3 | 18.2 | 21.35 | 2.5 | 15 |
EFD-15 | 10 | 7.5 | 19.3 | 22.6 | 3.0 | 16.7 |
EFD-20 | 10 | 9.4 | 25.3 | 27.7 | 3.75 | 21.7 |
EFD-20 | 12 | 9.7 | 24 | 26.8 | 3 | 20 |
EFD-25 | 10 | 13.4 | 29.7 | 35.4 | 5 | 25 |
EFD-25 | 10 | 12.6 | 29.7 | 31.5 | 5 | 25 |
EFD-30 | 12 | 12.6 | 31.6 | 35.5 | 5 | 30 |
